トレーローディング

トレーローダー

automatic-tray-loader

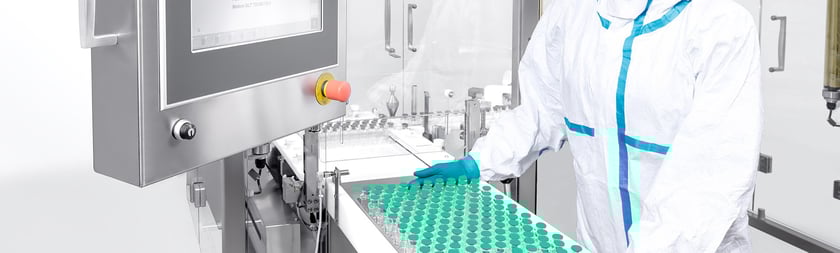

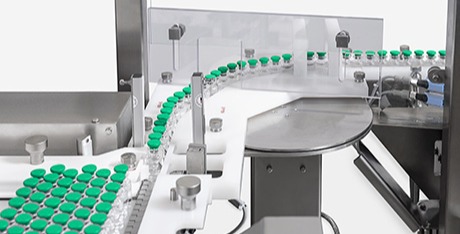

バイアルやカートリッジのトレー収納では、丁寧さ・安全性・高速性が最も重要なポイントです。当社のバイアル/カートリッジ用トレーローダーはこれらの点を重視し、スムーズな搬送と高い生産性(最大24,000本/時)を実現しました。不良品率を低減して特殊なコンベア搬送システムにより、オペレーターは機械全体の容器を視認・追跡することが可能です。さらに、ハンドリングロボットが容器を正確にピック&プレースし、再現性の高いプロセスを実現しています。また、豊富なローディングパターンを設定するとともにサイズ部品点数を低減し、品種替え時の利便性・柔軟性を高めています。

主な特長

コンパクト設計
GMPに準拠したコンパクトな設計が特徴の当社トレーローダーでは、安全性と使いやすさを両立させました。
多種多様な包装形態
品種替えが容易で、さまざまなサイズ・充填量のバイアルやカートリッジにフレキシブルに対応します。
丁寧なハンドリング
定評あるロボットシステムとインラインコンベアにより、バイアル・カートリッジを安全にトレー収納します。

トレーローダーラインアップ

trayloading-loading-machine-GLT

GLT- Horizontal accurate tray loading of vials

tray-loading-machine-TLU

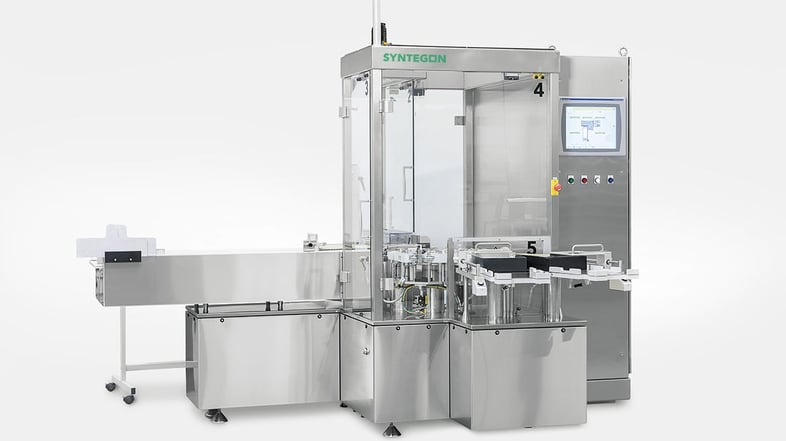

TLU - High speed tray loading of cartridges

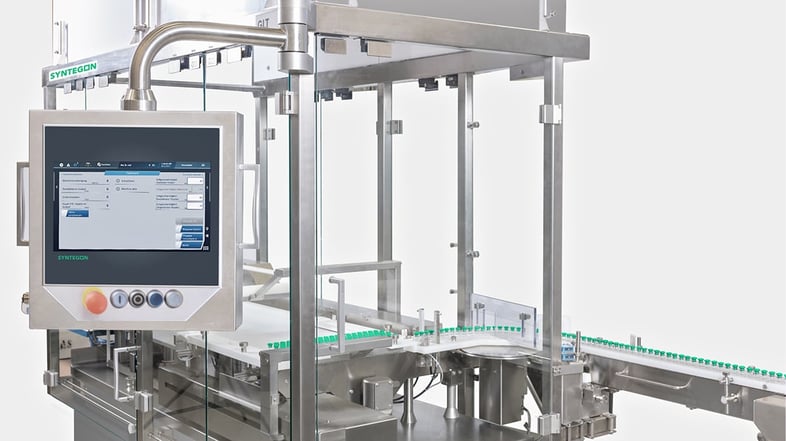

バイアル用横型トレーローダー GLT

独自のローディングコンセプトを採用したバイアル用トレーローダーです。バイアルを水平トレーに正確に収納します。インフィードスターホイール・搬送ベルト・プッシャーバーの組み合わせにより、ガイドなしでバイアルをローディングプラットフォーム前に整列させ、不良品の発生を最小限に抑えます。また、多様なローディングパターンとトレー構成によって適応性を高め、フォーマット部品点数の低減によって品種替えの所要時間を短縮しました。最大24,000本/時の高速処理により、生産性の向上に貢献します。

特長
  • 効率的で使い勝手のよいトレーローディング方式
  • トレーの構造にフレキシブルに対応
  • サーボ機構によるバイアル計数
  • 1カ所からのトレー収納作業

テクニカルデータ

up to
vials/minute
up to
cartridges/minute
up to
mm height of cartridges
up to
mm height of vials
Technical data overview
  GLT TLU-C TLU-V TRL
Output 24,000/h 600/min 400/min 400/min
Height Up to 110 mm Max. 142 mm Up to 75 mm -
Diameter 16-55 mm 6,5-22,5 mm Max. 30 mm -
Tray size - 1550x1350 mm Depending on customer requirements Up to 6100 mm x 1016 mm
